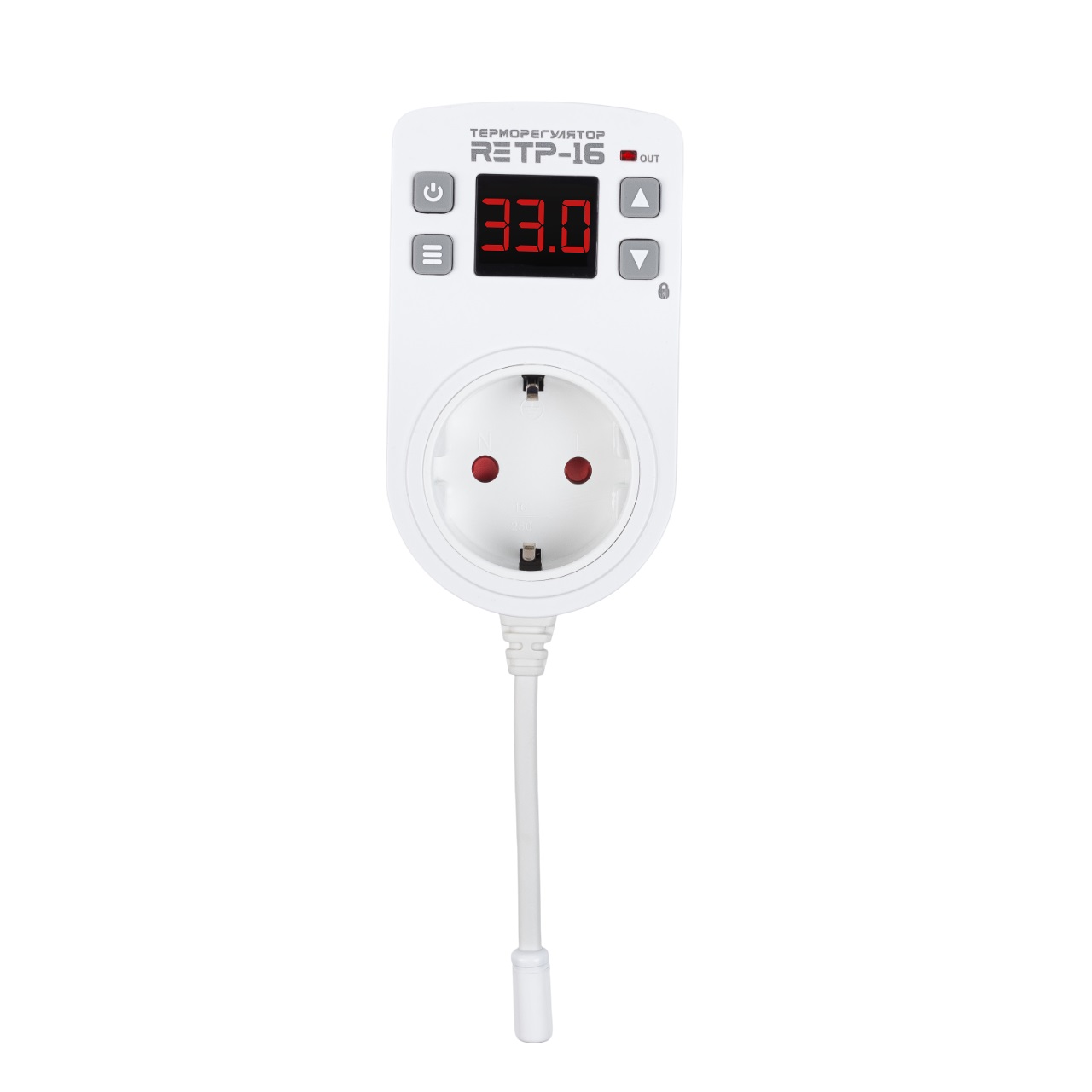

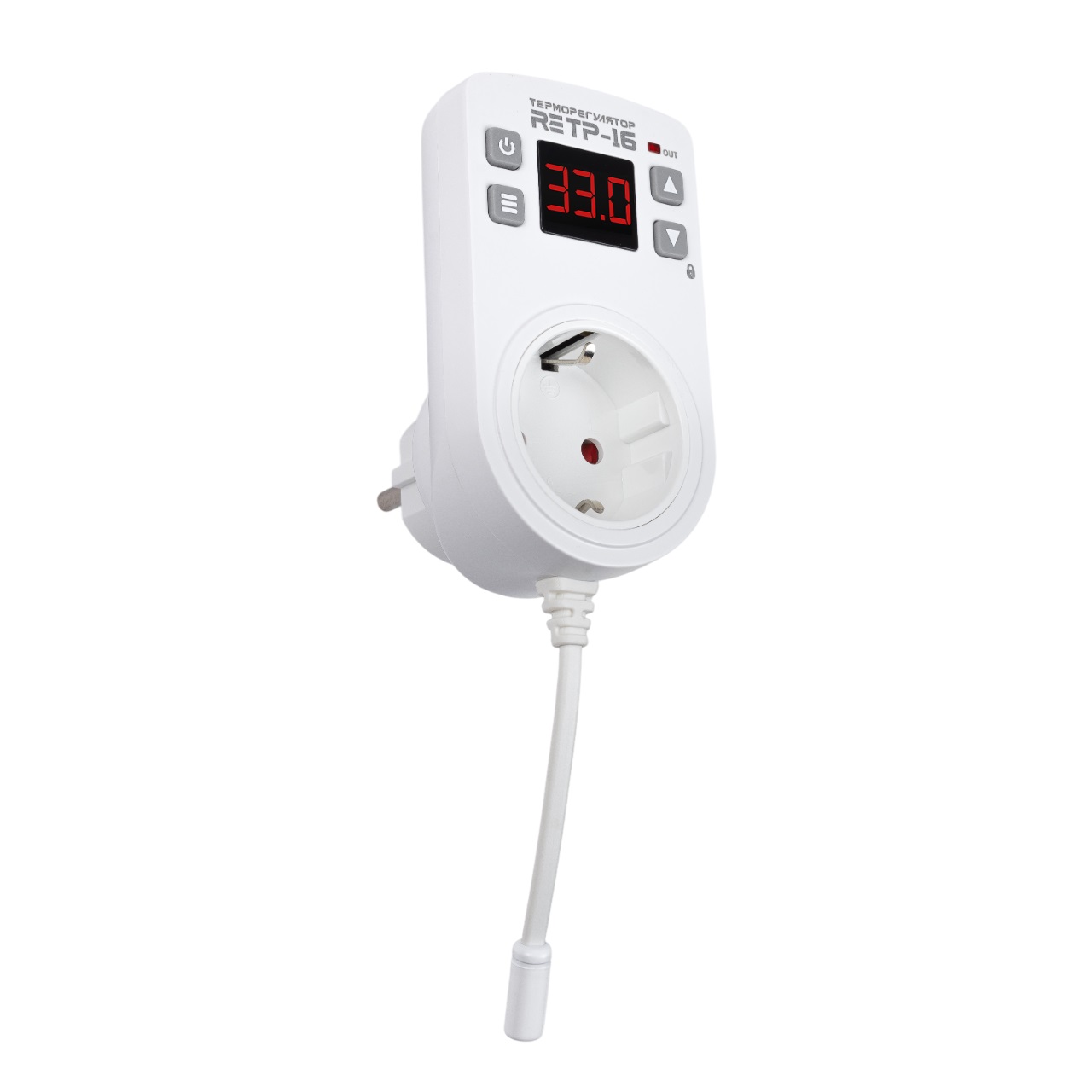

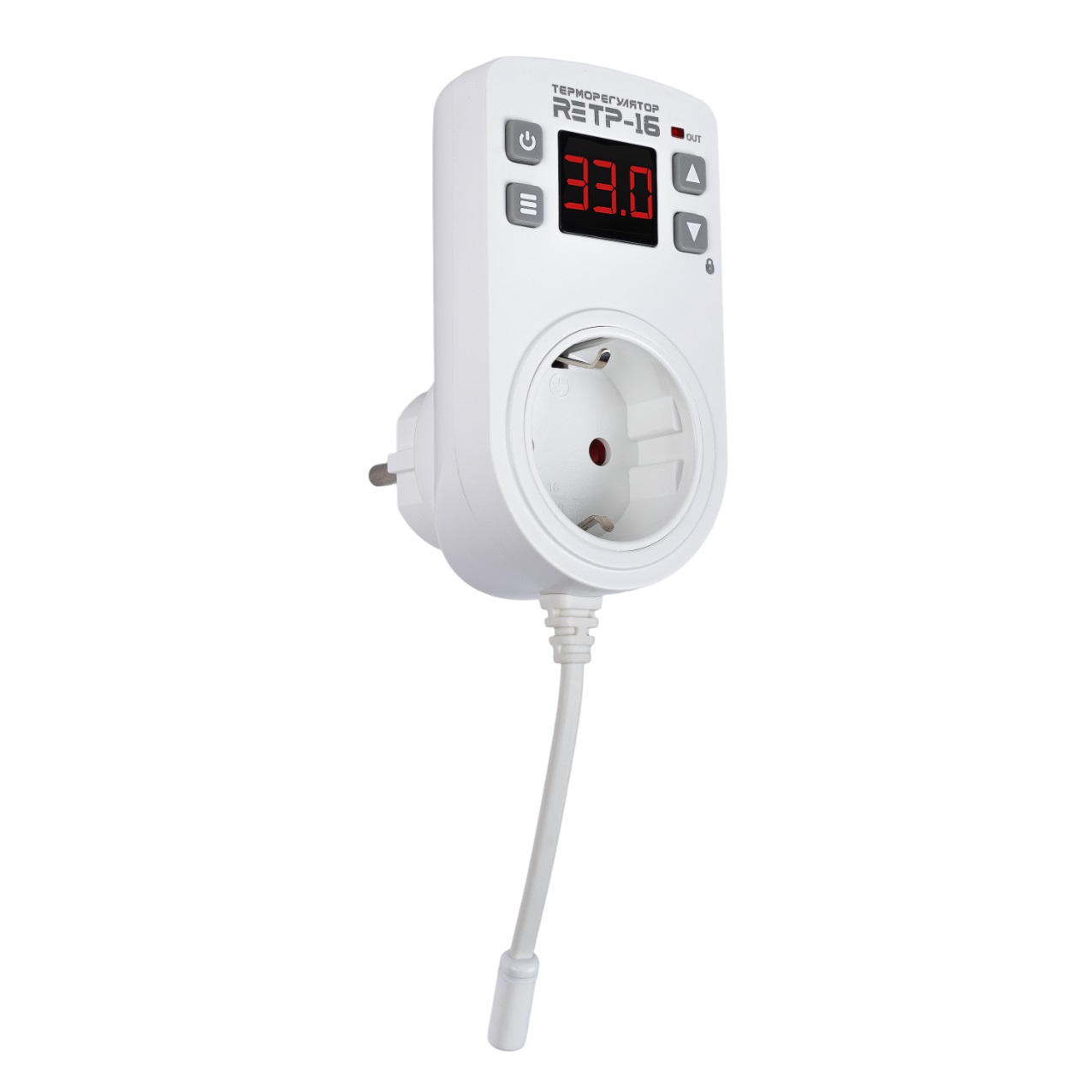

Одноканальный терморегулятор нового поколения RE ТР-16 предназначен для контроля и поддержания заданной температуры в жилых, производственных и прочих помещениях путем управления нагревательным или охлаждающим оборудованием.
Основные особенности:

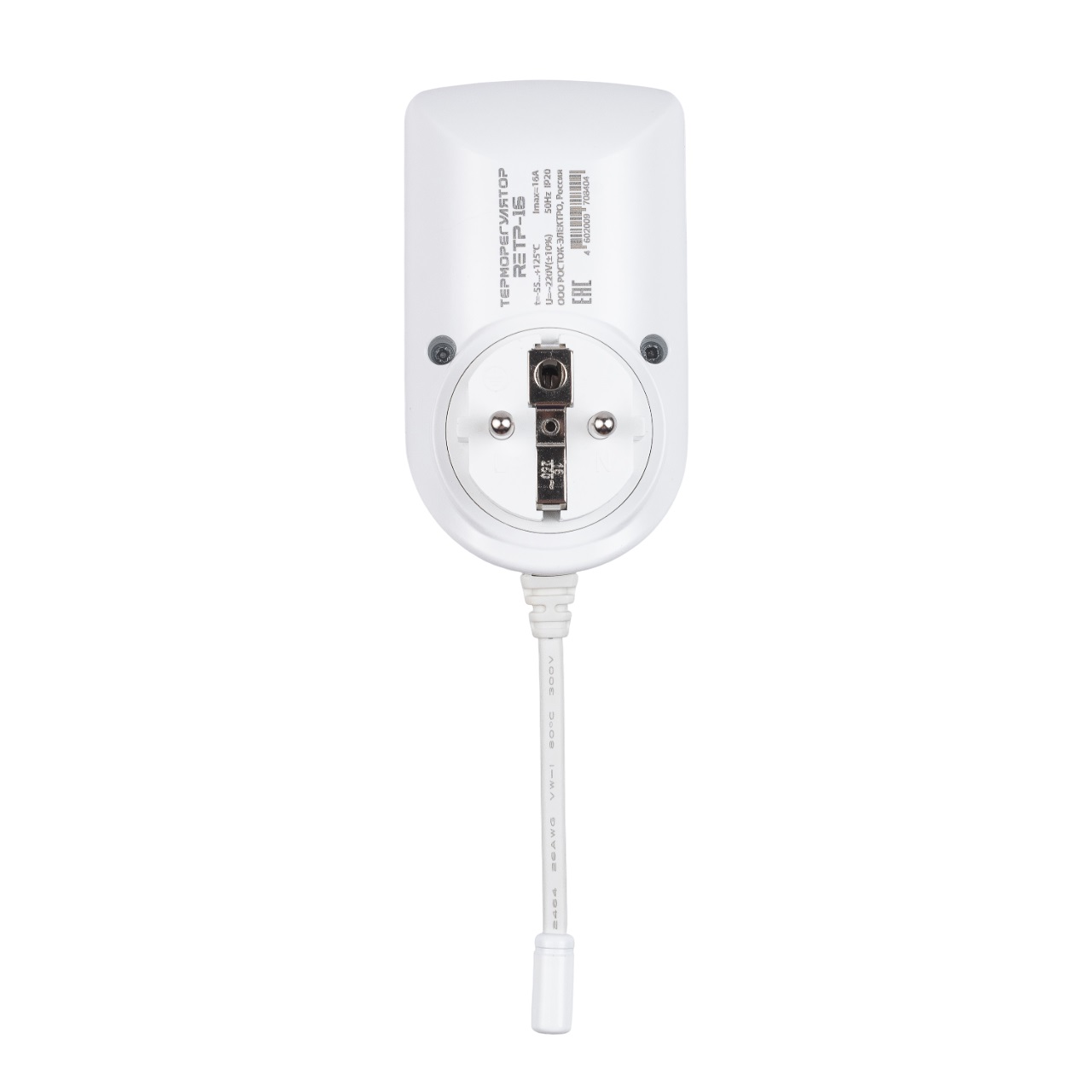

- Установка прибора непосредственно в розетку.
- Два режима работы: «НАГРЕВ» и «ОХЛАЖДЕНИЕ».
- Дискретность индикации с шагом 0,1 ͦС.
- Полностью цифровое управление.
- Настройка комфортного значения яркости дисплея.
- Блокировка кнопок от случайного нажатия.
- Длина провода датчика - 5 см.
Устройство и принцип работы.

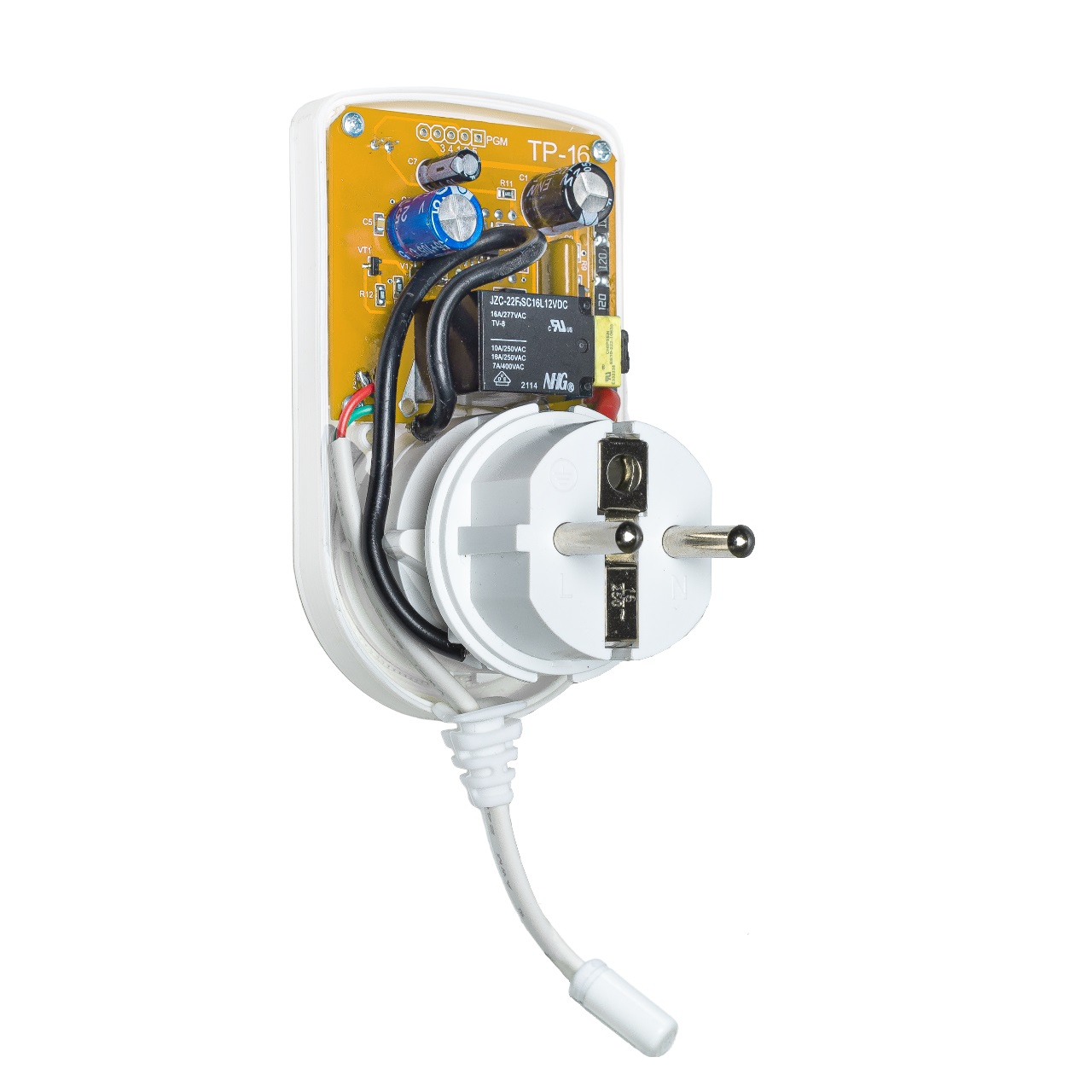

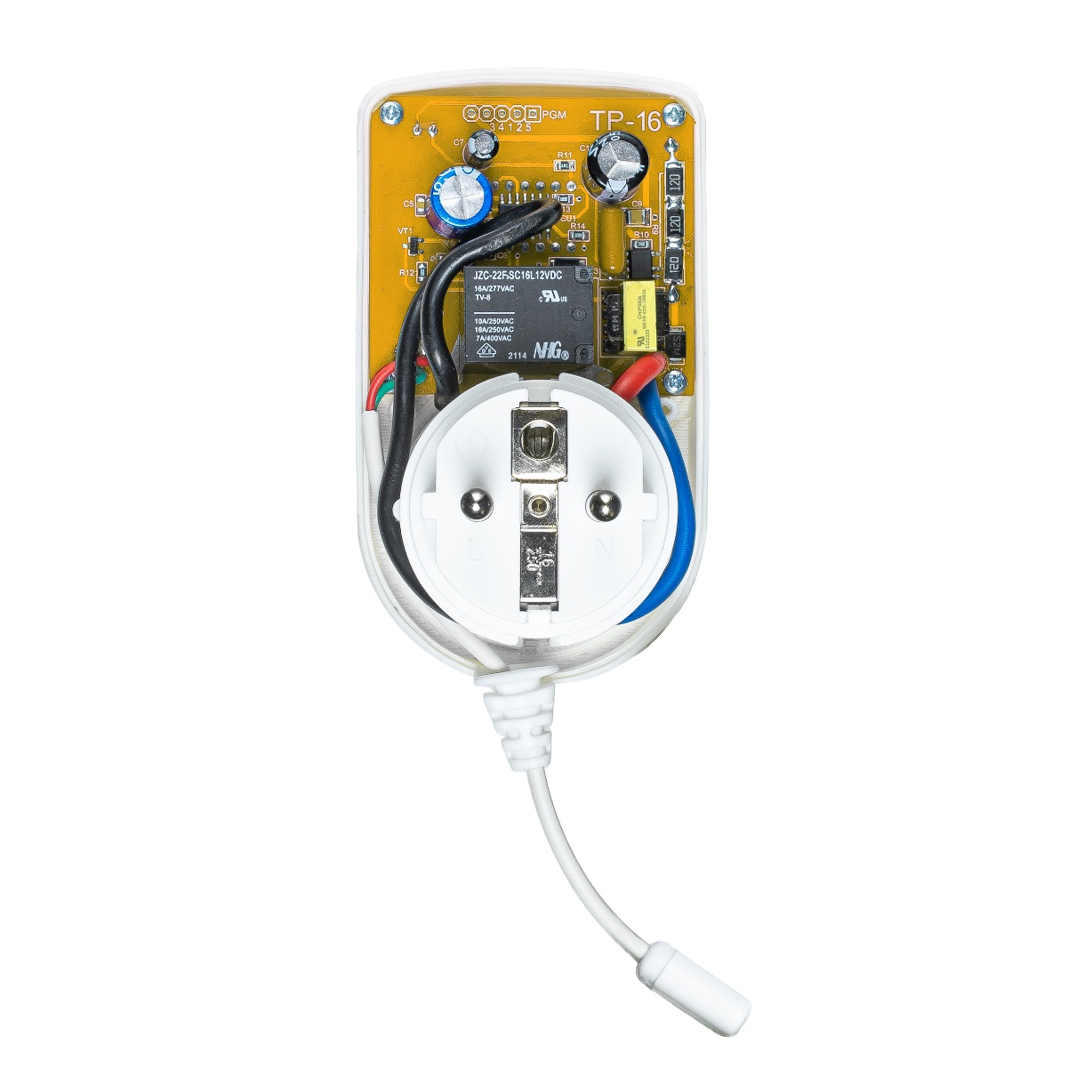

Терморегулятор управляется микроконтроллером. Измерительным элементом служит цифровой датчик температуры DS18B20. Для управления нагрузкой используется электромагнитное реле. Настройка прибора осуществляется с помощью кнопок, расположенных на передней панели прибора. Все устанавливаемые значения сохраняются в энергонезависимой памяти контроллера.
Для настройки терморегулятора необходимо ввести три параметра:
- поддерживаемую температуру t;
- режим работы (НАГРЕВ или ОХЛАЖДЕНИЕ);
- гистерезис Δt.
Технические характеристики:
|
Технические параметры |
RE ТР-16
|
|
Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А |
10 (16)
|
|
Рабочее напряжение, В |
50-400
|
|
Режим работы |
НАГРЕВ/ОХЛАЖДЕНИЕ (НАГРЕВ**) |
|
Тип датчика |
DS18B20 |
|
Длина провода датчика, м |
0,05 |
|
Диапазон измеряемых температур, °C |
-55…+125 |
|
Диапазон регулируемых температур, °C |
-55…+125 (24**) |
|
Дискретность индикации, С |
0,1 - в диапазоне от-9,9 до +99 1,0 – в остальном диапазоне |
|
Погрешность измерения, °C, не более |
0,5 |
|
Температурный гистерезис (Δt), °C |
0,1- 39,9 (2**) |
|
Напряжение питания, В |
-220 ± 10%, 50 Гц |
|
Потребляемая мощность, Вт, не более |
5 |
|
Степень защиты терморегулятора |
IP20 |
|
Рабочая температура, °C (УХЛ 3.1) |
-25… +50 |
|
Яркость цифрового индикатора, уровень |
1…9 (7**) |
|
Блокировка кнопок |
Loc.ON/Loc.OFF (Loc.OFF**) |
|
Габаритные размеры, мм |
102*57*72 |
|
Вес нетто, кг |
0,195 |
|
Вес брутто, кг |
0,220 |
|
**- Заводские установки |
|
