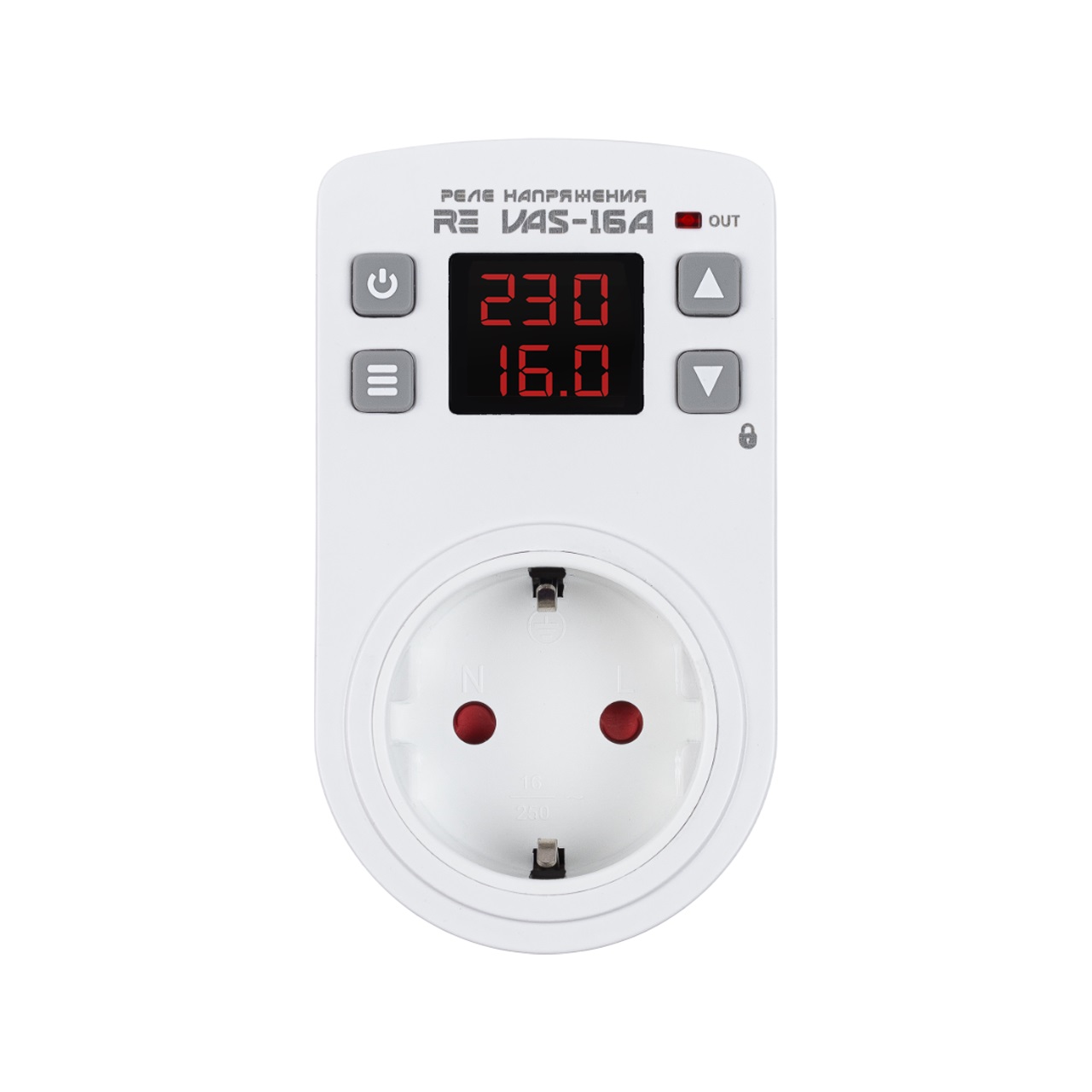

Реле напряжения нового поколения RE VAS-16А предназначено для защиты оборудования путем автоматического отключения подключенной через него нагрузки, если значение напряжения или тока в электросети выйдет за допустимые пределы.
Реле напряжения RE VAS-16А может работать как с бытовой электросетью частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Возможность изменения ограничения по току с шагом 1А до номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
- Установка непосредственно в розетку.
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра и амперметра.
- Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
- Полностью цифровое управление.
- True RMS.
- Настройка комфортного значения яркости дисплея.
- Функция памяти последнего значения напряжения, вызвавшего срабатывание защиты.
- Возможность с помощью кнопок временно отключать нагрузку.
Принцип работы:
Прибор выполняет одновременно функции реле напряжения и реле максимального тока. Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения и силу тока в цепи нагрузки, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в допустимый диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.

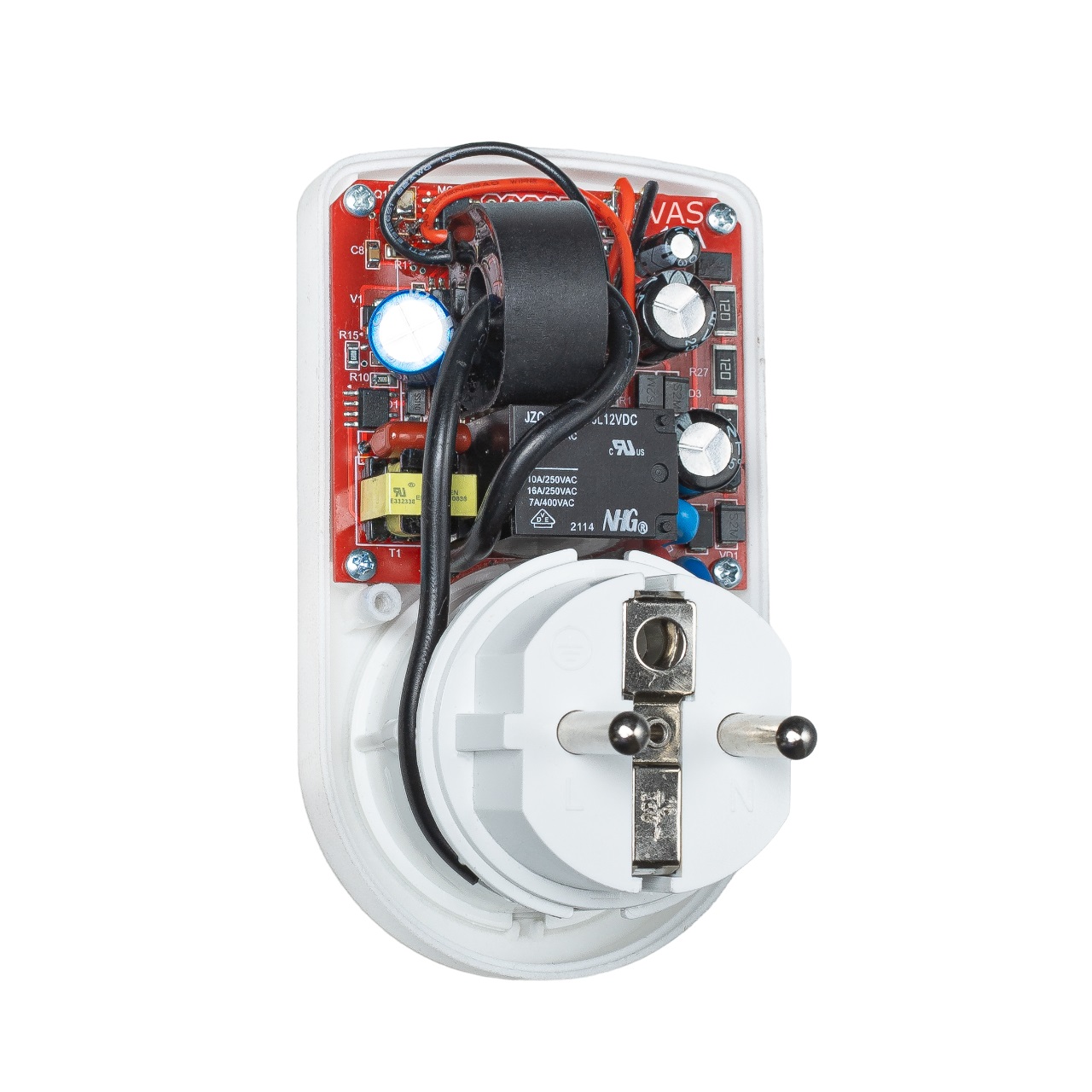

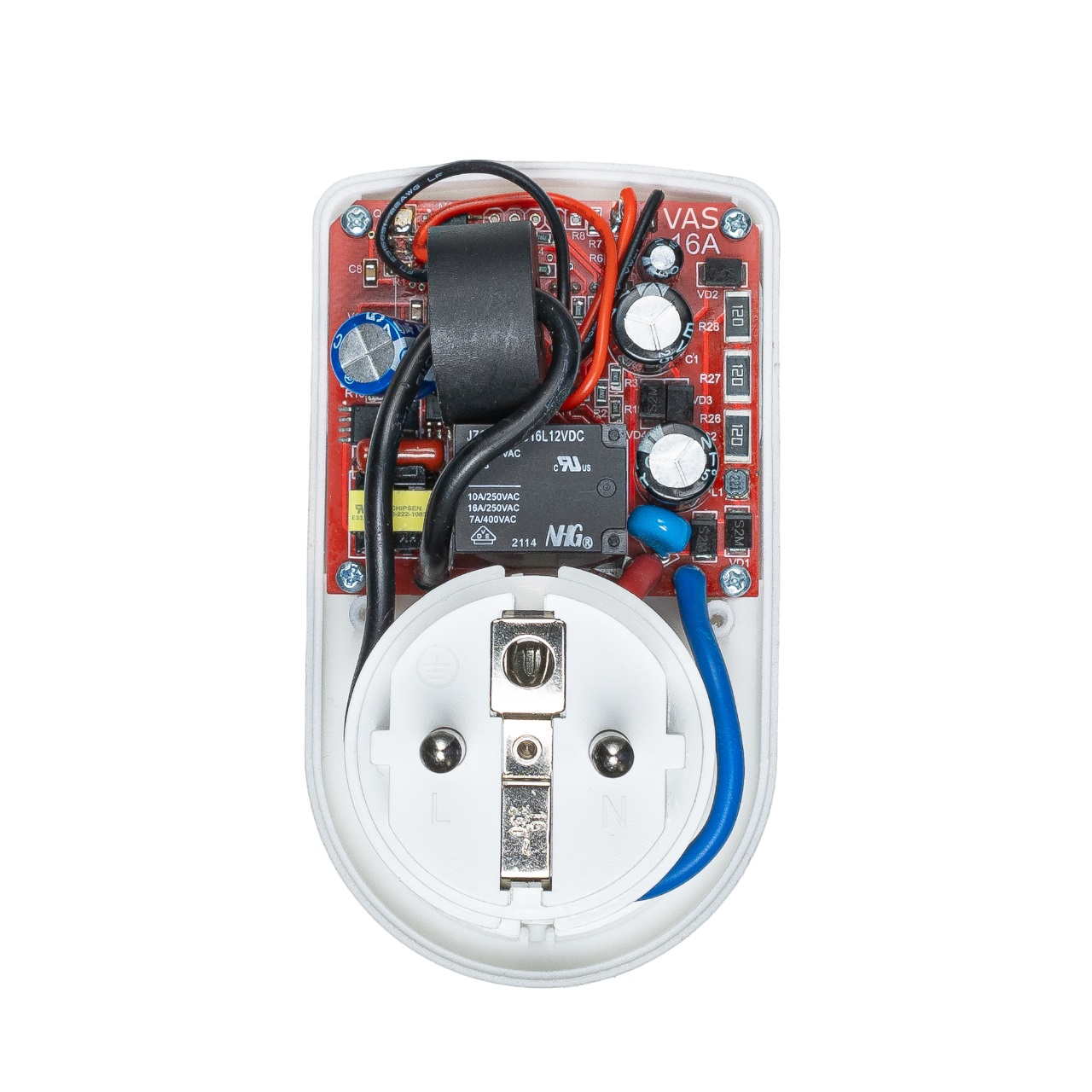

Коммутация нагрузки осуществляется электромагнитным реле. Измерение тока производится с помощью встроенного трансформатора тока.
Технические характеристики:
|
Технические параметры |
RE VAS-16A |
|
Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А |
12(16) |
|
Максимальная мощность*, кВт, не более *- при активной нагрузке |
3.5 |
|
Рабочее напряжение, В |
50-400 |
|
Пределы измеряемого тока, А |
1-16 |
|
Рабочая частота сети, Гц |
45-65 |
|
Верхний предел отключения по напряжению (программируется), В |
210-270 (250**) |
|
Нижний предел отключения по напряжению (программируется), В |
120-200 (170**) |
|
Время задержки включения (программируется), сек |
5-600 (15**) |
|
Время отключения по верхнему пределу напряжения, сек, не более |
0,02 |
|
Время отключения по нижнему пределу напряжения, сек, не более |
1 (120-170В) 0,02 (<120В) |
|
Предел отключения по току (шаг 1А), А |
От 1 до 16А (16**) |
|
Количество отключений по току |
1-10 ∞ (3**) |
|
Время отключений по току, сек, при |
Iном ˂ Iизм ˂ Iмакс – 600 сек; Iмакс ˂ Iизм ˂ 2 Iном – 5 сек; Iизм ≥ 2 Iном - 0,02 сек |
|
Время задержки включения по току (шаг 5), сек |
5-600 (15**) |
|
Погрешность вольтметра, %, не более |
1 |
|
Погрешность измерения силы тока (1 - 16А),%, не более |
2 |
|
Потребляемая мощность реле, Вт, не более |
2 |
|
Габаритные размеры, мм |
102*57*72 |
|
Вес нетто, кг |
0.130 |
|
Вес брутто, кг |
0.190 |
|
**- Заводские установки |
|
|

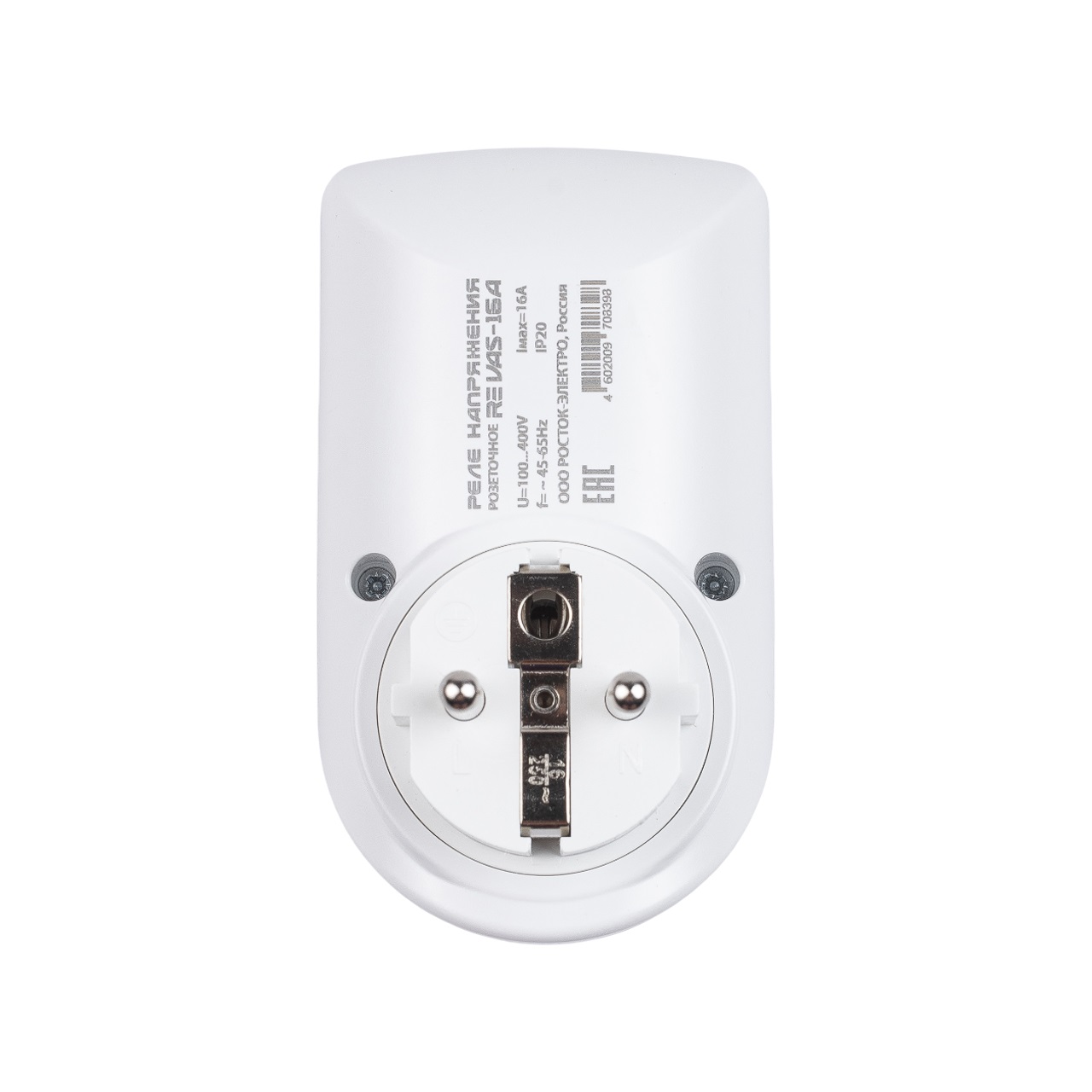

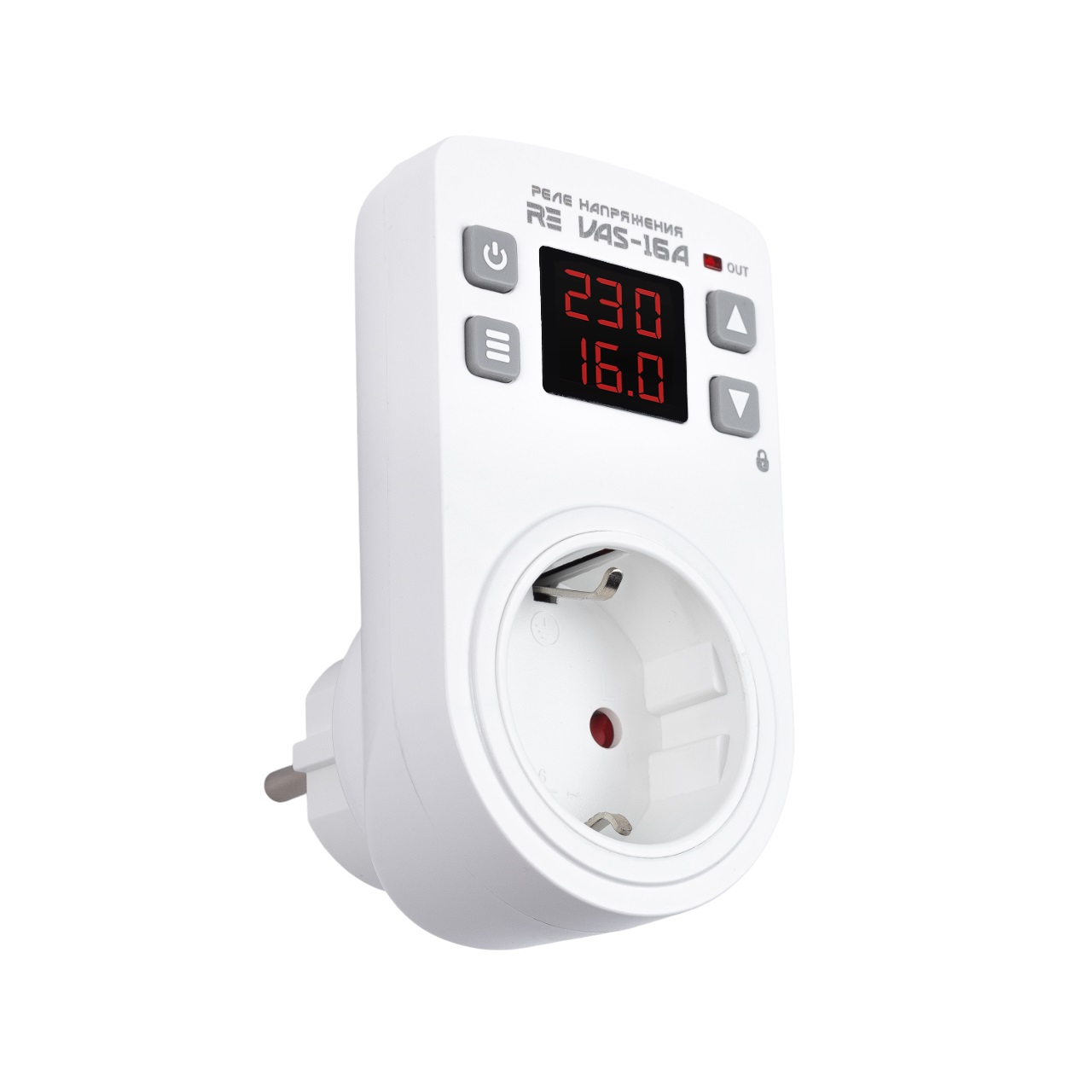

Установка прибора непосредственно в розетку |
|
