Подвесной угловой кабельный ролик РП 5-80У

Подвесные кабельные ролики типа РП 5-80У - это угловые ролики для прокладки кабеля по воздуху.

Ролики применяются в случаях, когда кабельная трасса проходит с существенным перепадом высоты или когда  при прокладке требуется сделать петлю. Радиус изгиба кабеля, задаваемый роликом, составляет 550 мм, что, как правило, больше минимального допустимого для большинства марок кабеля.

Размерный ряд составлен кабельными роликами РП 5-80У (аналог кабельного ролика РП-10) с шириной шейки 80 мм.

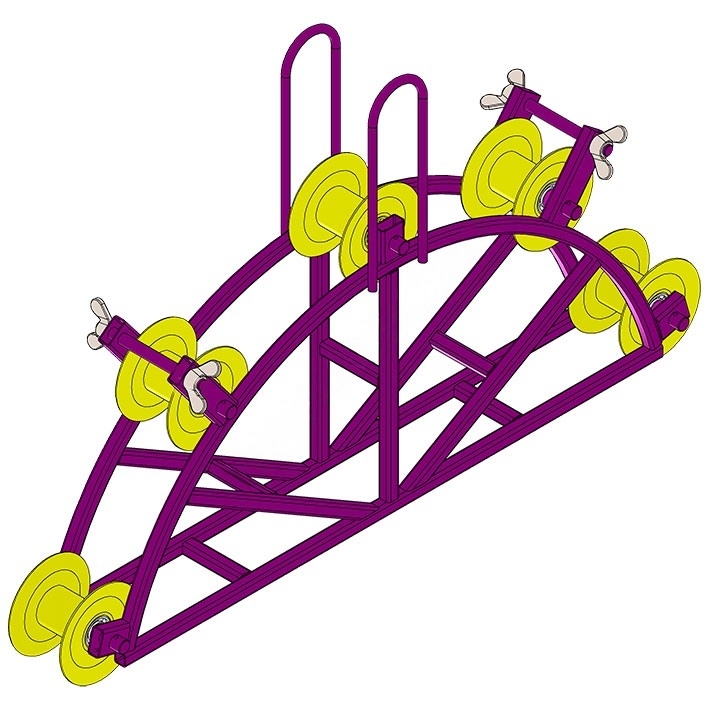

Кабельный ролик РП 5-80У состоит из жёсткой дугообразной рамы, на которой подвижно установлены пять катушек (роликов). Надёжность крепления ролика к подвесу обеспечивается наличием двух скоб, приваренных к раме. Пара съёмных штифтов, установленных в проушинах рамы с одной стороны препятствуют сходу кабеля с ролика при прокладке, а с другой позволяют провести демонтаж ролика после осуществления протяжки.

Технические характеристики:

• Тип ролика    РП 5-80У (РП-10)
• Ширина ролика    80 мм
• Максимальный диаметр кабеля    60 мм
• Радиус изгиба кабеля    550 мм
• Максимальная нагрузка    300 кг
• Габаритные размеры, ДхШхВ    1150х170х700 мм
• Масса    20 кг
